Что относится к скрытой инженерии
Скрытая инженерия — это системы и оборудование, которые проходят внутри стен, пола, потолка и мебели или располагаются за декоративными панелями. Обычно к ней относятся:
- электропроводка, квартирный щит, розетки и выключатели;
- трубы водоснабжения и канализации;
- фильтры, коллекторы, счётчики и защита от протечек;
- воздуховоды, кондиционеры, дренаж и вентиляционные решётки;
- интернет-кабели, точки доступа, домофон и другое сетевое оборудование;

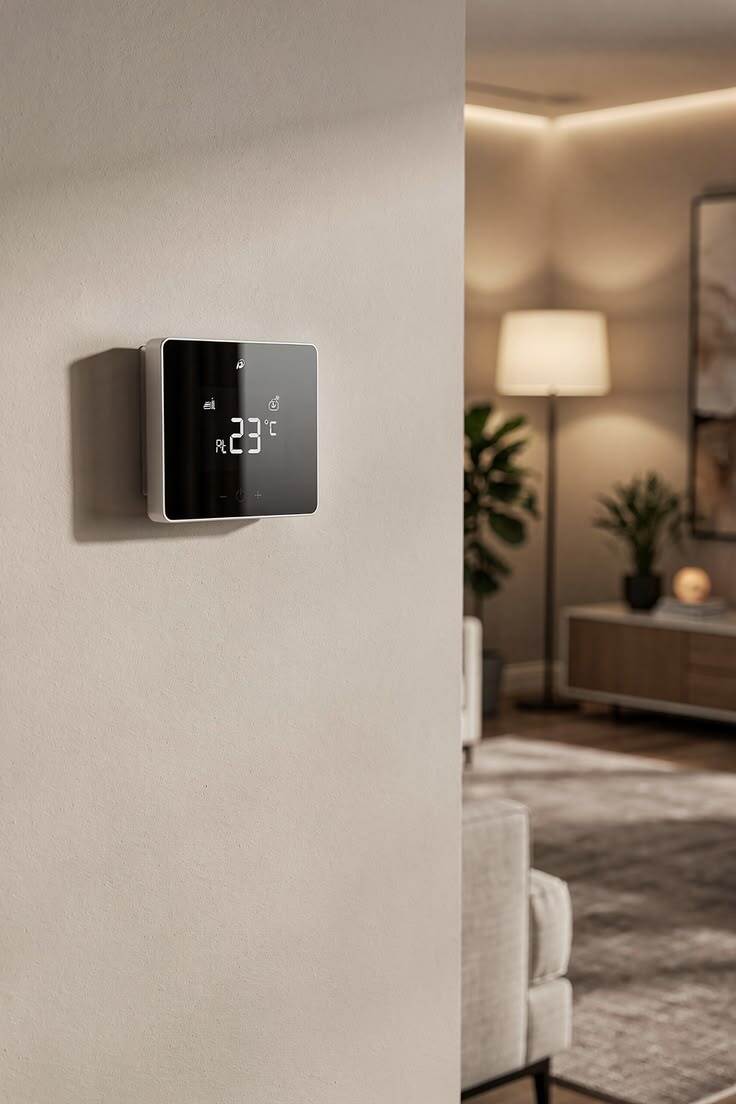

- датчики и элементы управления светом, климатом и шторами.
Что скрывают вместе с трассами
Скрытым может быть не только провод или труба. За дверцей шкафа часто находятся щит, коллектор или сетевое оборудование. Эти узлы не видны в обычной жизни, но к ним приходится возвращаться для проверки, настройки и ремонта.

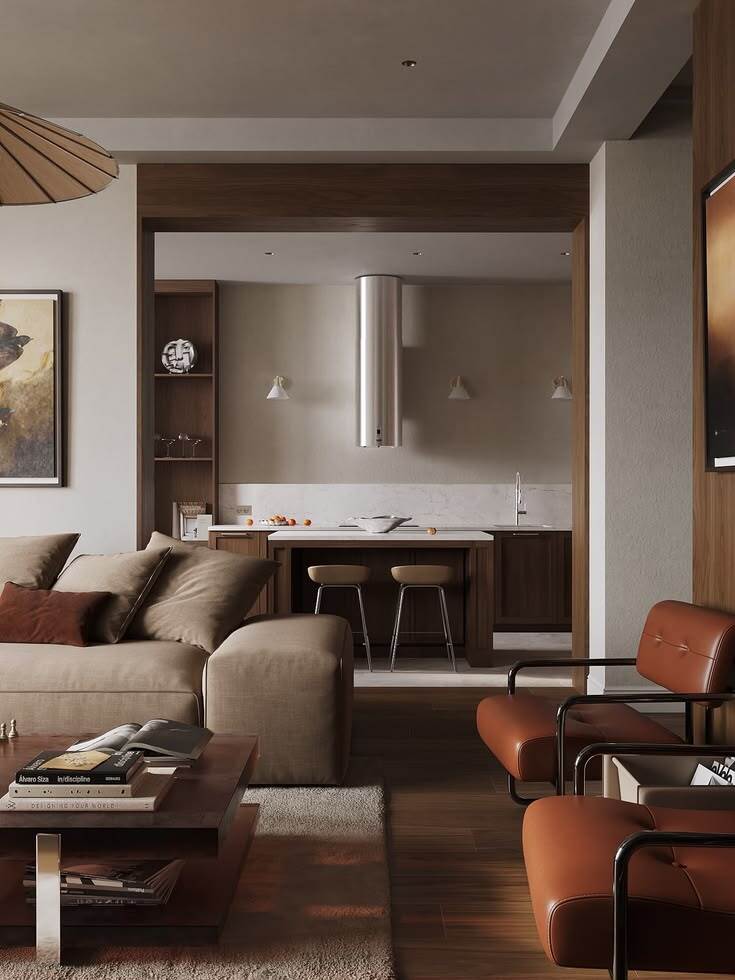

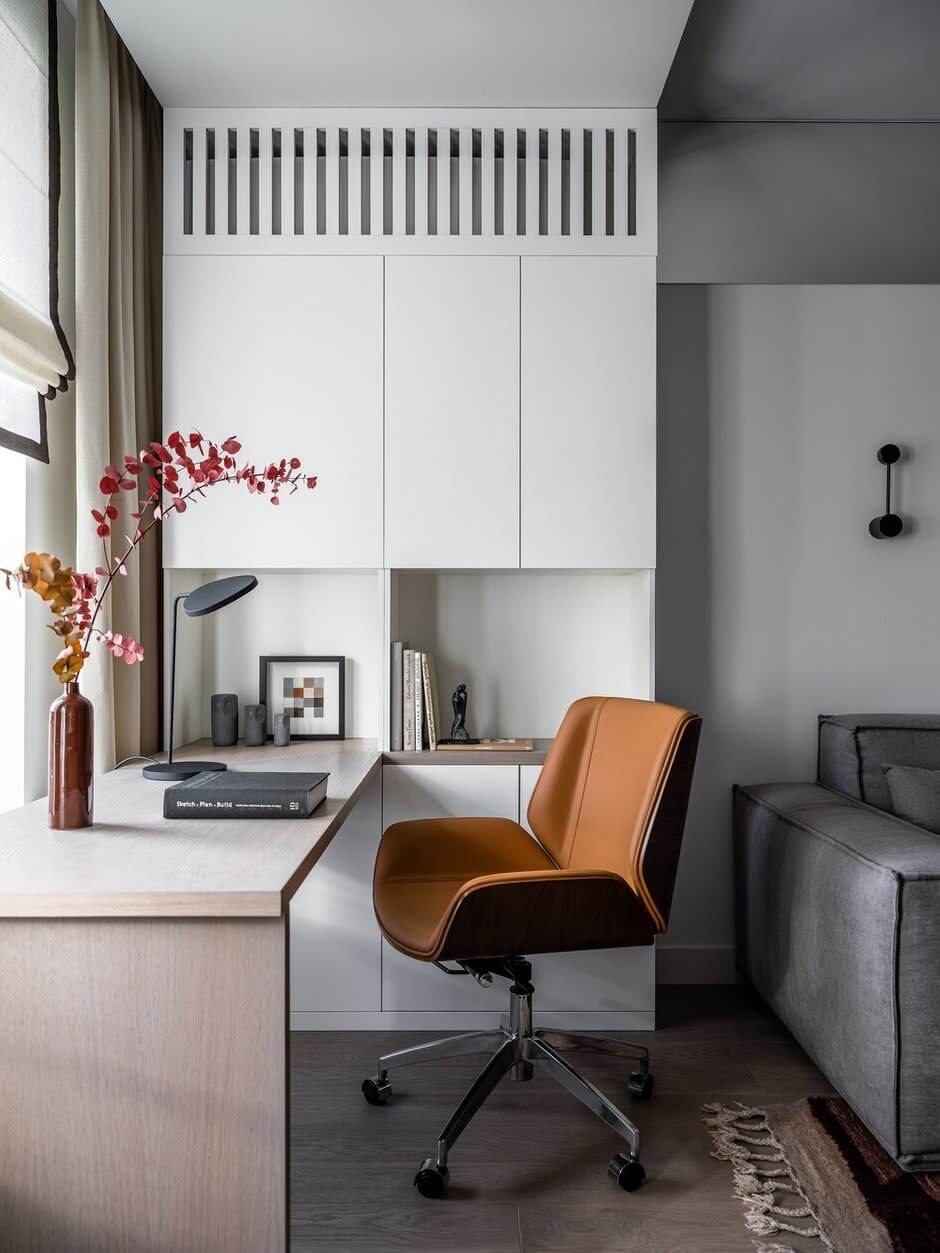

Инженерия влияет и на то, что остаётся на виду. Воздуховоды меняют высоту потолка. Выводы воды определяют положение сантехники. Размер электрощита влияет на наполнение шкафа. Решётки вентиляции нужно согласовать со светильниками, карнизами и мебелью.
Инженерию нельзя просто спрятать. Сначала нужно определить место каждого узла, проверить его связь с интерьером и оставить доступ для обслуживания.

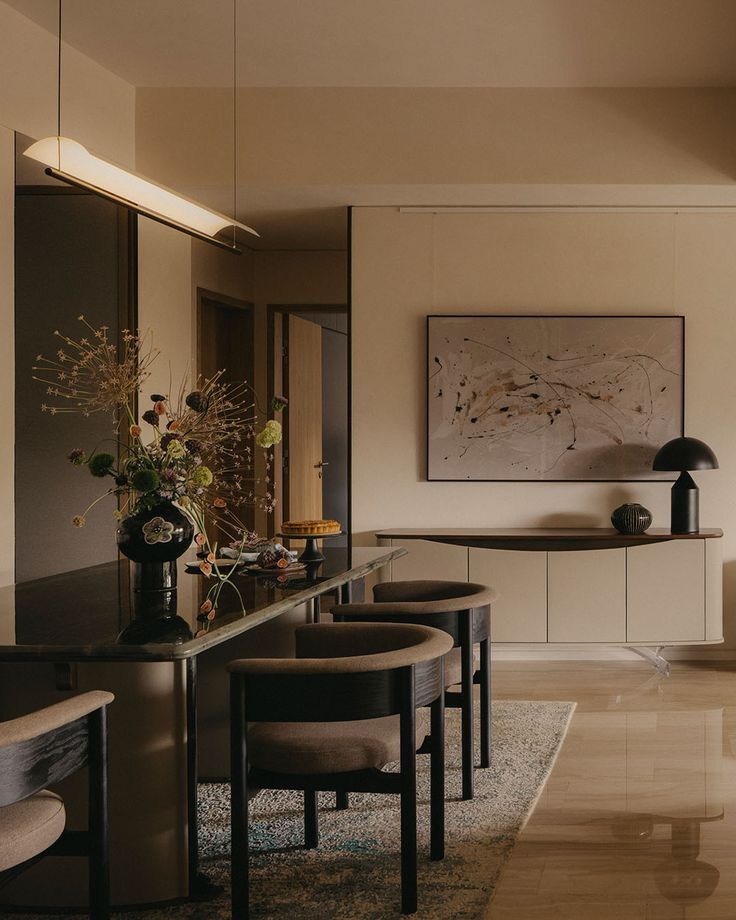

Сначала определяют планировку, мебель и технику
Расставлять розетки по пустому плану рано. Сначала нужно понять, где будет стоять кровать, в какую сторону откроется дверь шкафа, какая техника появится на кухне и где хозяева будут работать, читать или заряжать телефон.
Правильный порядок начинается с обычной жизни семьи: бытовые сценарии, планировка, мебель и техника, а уже затем инженерные точки и трассы. Если поменять этот порядок, часть решений придётся принимать приблизительно.
| Решение в интерьере | На что оно влияет |
|---|---|

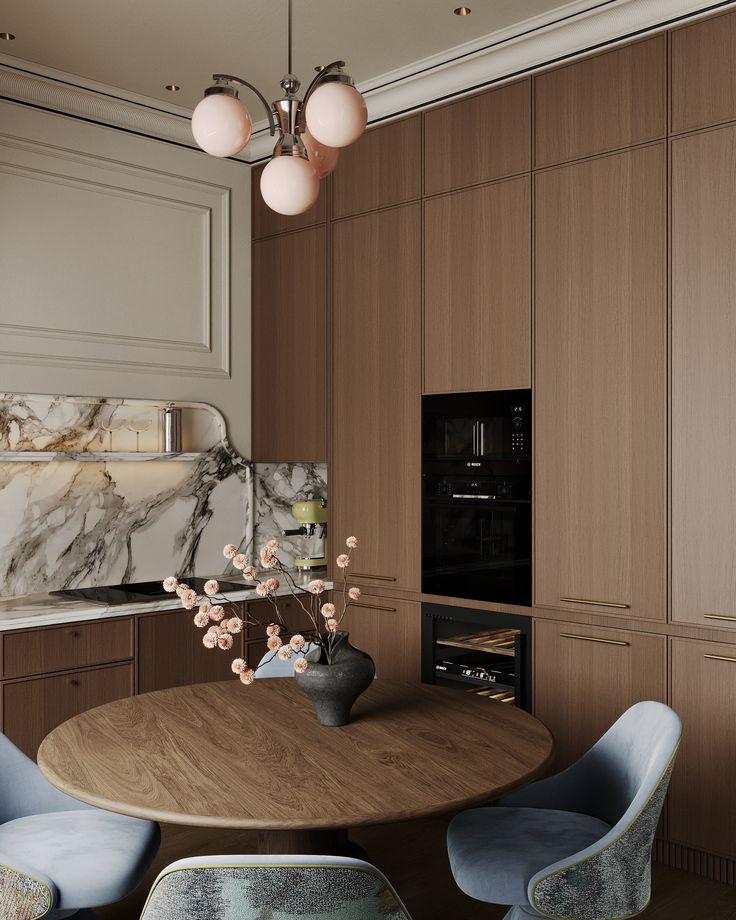

| положение кухни и состав техники | выводы воды, канализацию, розетки, электрические линии и вентиляцию |
| кровать, диван и прикроватные тумбы | розетки, выключатели, бра и управление шторами |
| встроенные шкафы | положение щита, розеток, решёток, подсветки и технических люков |
| сантехника | выводы воды и канализации, инсталляции, люки и раскладку плитки |
| потолок и карнизы | светильники, воздуховоды, решётки, датчики и трассы кондиционеров |
| рабочие места и телевизоры | питание, интернет-кабели и размещение сетевого оборудования |
Что нужно решить до инженерных чертежей
- определить размеры мебели и направление открывания фасадов и дверей;
- выбрать модели встроенной техники или получить от поставщика точные параметры подключения;
- зафиксировать положение сантехники;
- описать сценарии света для работы, отдыха, уборки и ночного перемещения;
- выбрать места для кондиционеров, вентиляционных решёток, щитов и сетевого оборудования.
Необязательно покупать всю технику до начала проекта. Но нужны хотя бы её размеры, мощность, способ подключения и требования к вентиляции. Формулировки «здесь будет большой холодильник» или «поставим кондиционер позже» не дают инженерам достаточно информации.
Инженерный план начинается не с розеток. Сначала нужны точные данные о мебели, технике и повседневных действиях семьи.
Электрика и свет должны соответствовать обычному дню семьи
План электрики — это не схема с равномерно расставленными розетками. У каждой точки должно быть понятное назначение. Одна нужна для встроенной техники, другая — для настольной лампы, третья — для зарядки пылесоса. От назначения зависят место, высота, мощность и способ подключения.
Как проверить расположение точек до стройки

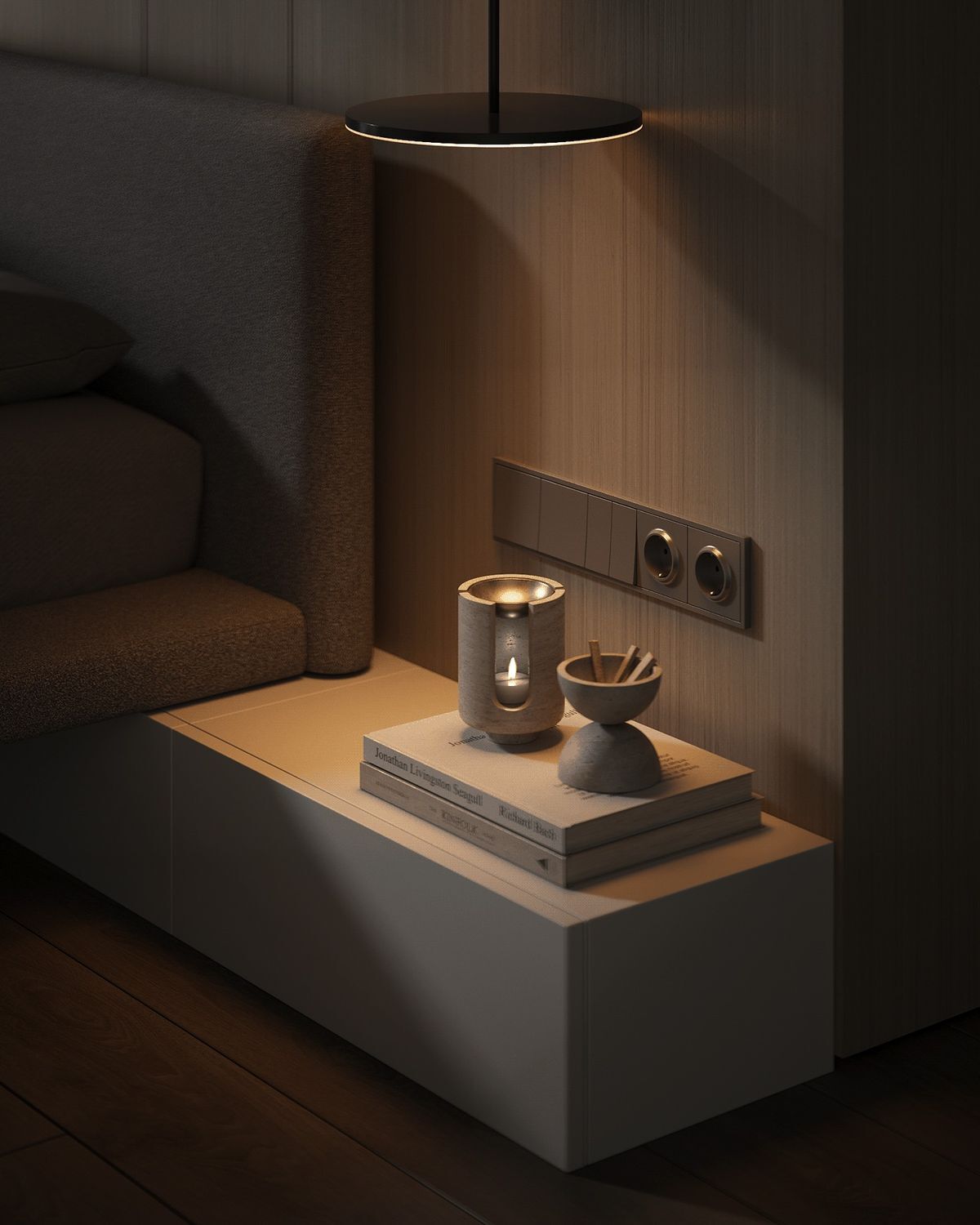

На плане розетка может выглядеть правильно, а после установки мебели оказаться за изголовьем кровати или внутри глухой секции шкафа. Выключатель может попасть за открытой дверью. Возле рабочего стола будет несколько точек, но ни одной там, где проходит кабель монитора.
Проверять электрику удобнее не по комнатам, а по действиям. Человек входит в квартиру, включает свет, оставляет телефон на зарядке, готовит, работает, смотрит телевизор, ложится спать. Такой мысленный маршрут быстро показывает, где выключатель расположен неудобно или где не хватает питания.

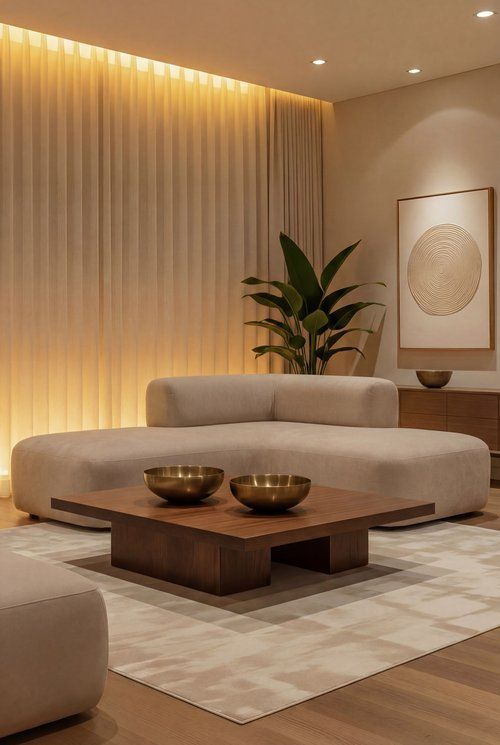

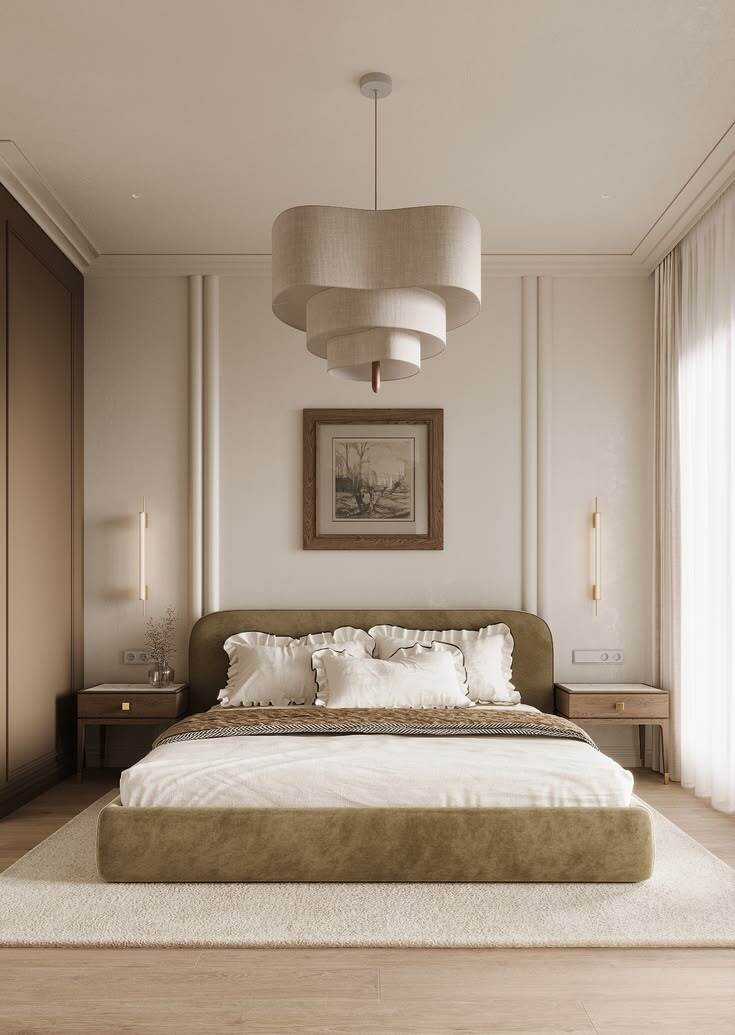

Со светом действует тот же принцип. Общего потолочного освещения мало для разных занятий. На кухне нужен рабочий свет, у кресла — свет для чтения, в спальне — спокойное вечернее освещение, а в коридоре ночью — неяркая подсветка. Для каждой группы заранее определяют способ управления.
Расположение точек можно обсудить с дизайнером, но электрические нагрузки, состав групп и защиту рассчитывает профильный специалист. Эти вопросы входят в область проектирования электроустановок жилых зданий, которую регулирует СП 256.1325800.2016.
Проверка по обычному дню показывает больше, чем равномерная сетка розеток. Сразу видно, где точку закроет мебель, а где не хватит питания или управления светом.
Вода и канализация: нужно предусмотреть подключение и обслуживание
В санузле и на кухне недостаточно правильно вывести трубы. Нужно проверить, как подключат оборудование, где будут находиться соединения и сможет ли мастер добраться до них после установки мебели и сантехники.

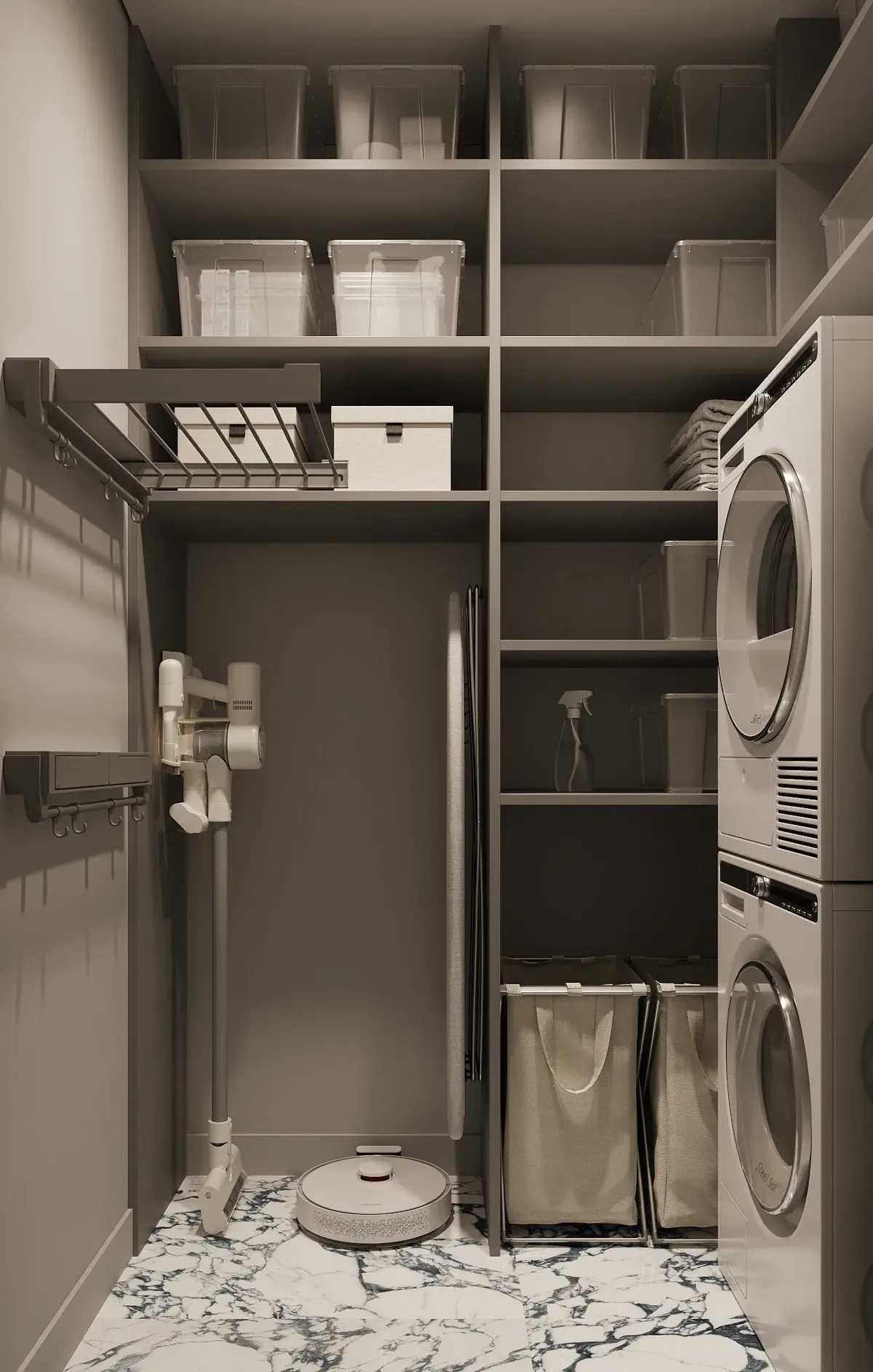

Самая аккуратная скрытая ниша бесполезна, если её нельзя нормально открыть. Например, дверца люка отходит всего на несколько сантиметров, потому что перед ней стоит стиральная машина. Через отверстие видно фильтр, но вынуть его для замены невозможно. В результате для обычного обслуживания приходится двигать технику или разбирать часть отделки.

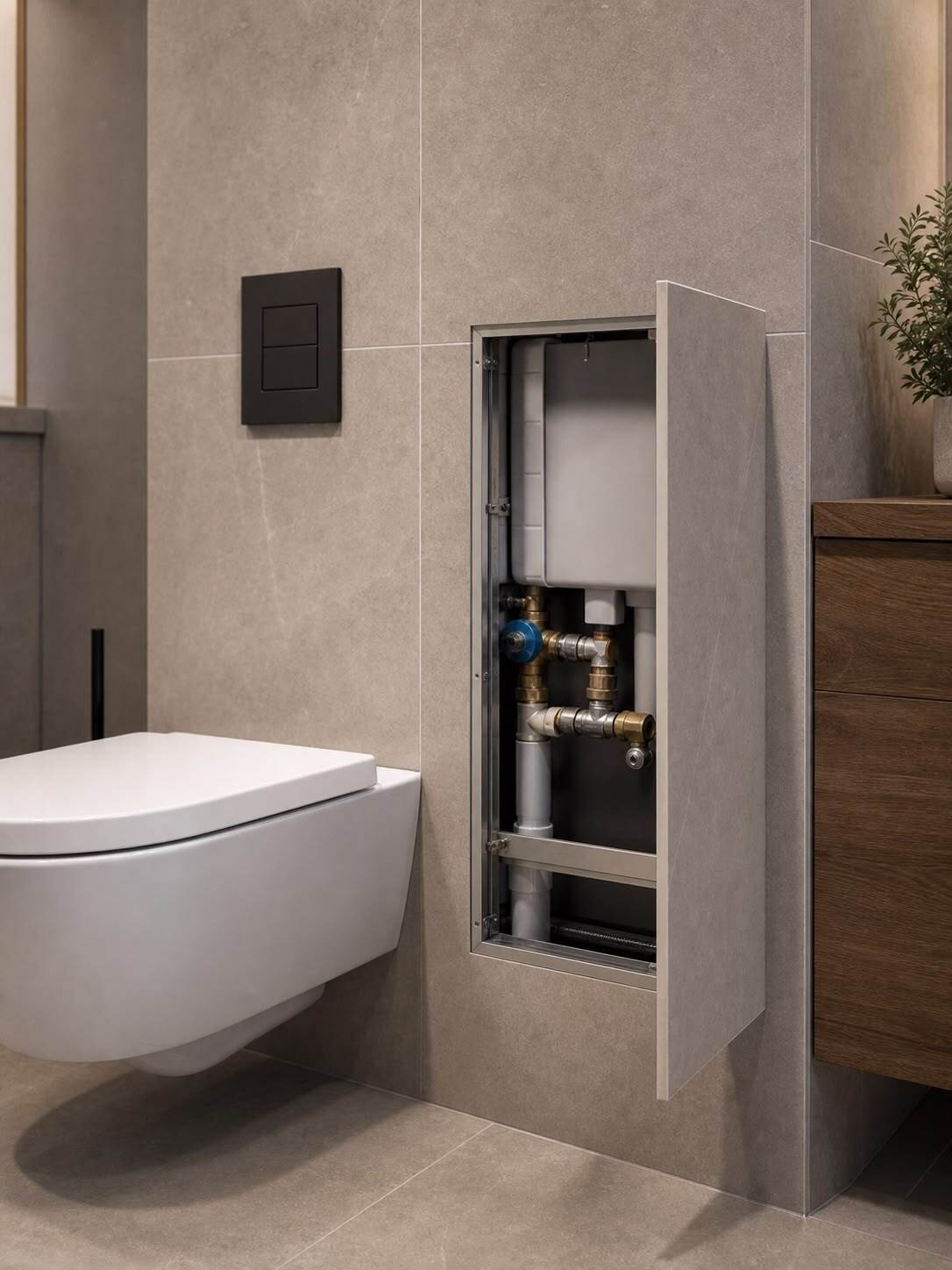

Что проверить у технического люка
До монтажа проверяют:
- открывается ли технический люк полностью;
- можно ли перекрыть воду без демонтажа мебели;
- хватает ли места, чтобы снять фильтр, счётчик или другой обслуживаемый элемент;
- не мешают ли трубы ящикам и полкам;
- остаются ли доступными соединения, которые могут потребовать проверки;
- учтены ли датчики и краны системы защиты от протечек.
Отдельного внимания требует канализация. Положение сантехники нельзя менять только ради красивой композиции: нужно учитывать маршрут труб и возможность нормального отвода воды. Конкретные диаметры, уклоны и схему подключения определяет инженер с учётом оборудования и условий квартиры. Проектирование внутренних систем водоснабжения и канализации регулирует СП 30.13330.2020.
Проверка простая: обслуживаемый узел должен не только помещаться за люком, но и свободно сниматься, очищаться или перекрываться.
